Что включает визуально измерительный контроль строительных конструкций и оборудования?
Визуально измерительный контроль представляет собой комплексную проверку доступных поверхностей, соединений, элементов конструкций, сварных швов и оборудования без разрушения объекта. Специалист последовательно оценивает фактическое состояние изделия или сооружения, фиксирует обнаруженные поверхностные дефекты и выполняет необходимые инструментальные измерения. В состав работ может входить осмотр металла, бетона, сварных соединений, крепежа, защитных покрытий, монтажных стыков, трубопроводов, резервуаров и других элементов, указанных в техническом задании.
В ходе обследования выявляются трещины металла, вмятины, коррозионные повреждения, задиры, расслоения, подрезы, непровары, поры сварного шва, шлаковые включения, прожоги, нарушения геометрии, отклонения размеров и другие несплошности. Визуальный контроль позволяет оценить внешний вид объекта, качество подготовки и монтажа, наличие доступных повреждений и соответствие требованиям нормативной документации.
Измерительная часть работ выполняется с применением поверенного измерительного оборудования. В зависимости от задачи проводятся натурные измерения длины, ширины, толщины, диаметра, высоты, зазоров, смещений, прогибов, отклонений от вертикали и других параметров. При необходимости определяется зона контроля, наносятся координаты дефекта, выполняется фотофиксация и составляется схема расположения обнаруженных несоответствий.
По итогам специалисты оформляют протокол результатов, ведомость дефектов и техническое заключение. В документах указываются объект контроля, примененная методика проведения, нормативная документация, условия обследования, использованные приборы, результаты измерений, выявленные дефекты и выводы о соответствии требованиям. Такой подход позволяет использовать материалы контроля при приемке работ, техническом освидетельствовании, ремонте, реконструкции, расследовании причин повреждений и подготовке объекта к дальнейшей эксплуатации.
Какие дефекты можно обнаружить при визуальном и измерительном контроле?
Метод позволяет выявить значительную часть поверхностных дефектов и геометрических отклонений, которые доступны для осмотра или определения измерительными приборами. К ним относятся трещины металла, раскрытия и разрывы на поверхности, коррозия, язвенные повреждения, механические риски, вмятины, деформации, подрезы, наплывы, прожоги, кратеры, нарушения формы сварного шва, непровары, поры сварного шва и шлаковые включения, если они проявляются на поверхности или сопровождаются видимыми признаками. Также специалист обращает внимание на нарушение целостности защитных покрытий, отслоения, вздутия, следы протечек, смещения элементов и дефекты крепления.
Отдельное направление составляет проверка геометрии. С помощью измерительного оборудования определяются фактические размеры деталей и конструкций, толщина элементов, ширина зазоров, величина прогибов, смещение осей, отклонение от вертикали и горизонтали, взаимное положение монтажных узлов. Результаты измерений сопоставляются с проектом, техническими условиями, стандартами и другой нормативной документацией, указанной в техническом задании.
Важно учитывать, что визуально измерительный контроль не предназначен для гарантированного обнаружения всех внутренних дефектов. Внутренние дефекты, скрытые несплошности, глубокие трещины, внутренние непровары и дефекты, не выходящие на поверхность, могут потребовать дополнительного лабораторного контроля с применением ультразвукового, радиографического, капиллярного или магнитопорошкового метода. Выбор метода зависит от материала, толщины, формы изделия, доступности зоны контроля и требований нормативной документации.
Если при осмотре обнаружены признаки внутренних повреждений, в заключении дефектоскопии указывается необходимость расширенной проверки. Это позволяет не ограничиваться формальной фиксацией внешнего состояния, а определить дальнейший порядок обследования. Такой комплексный подход повышает достоверность оценки, помогает установить координаты дефекта, определить его размеры и подготовить обоснованные рекомендации по ремонту, усилению, повторному контролю или безопасной эксплуатации объекта.
Как проводится контроль сварных соединений и от чего зависит его достоверность?

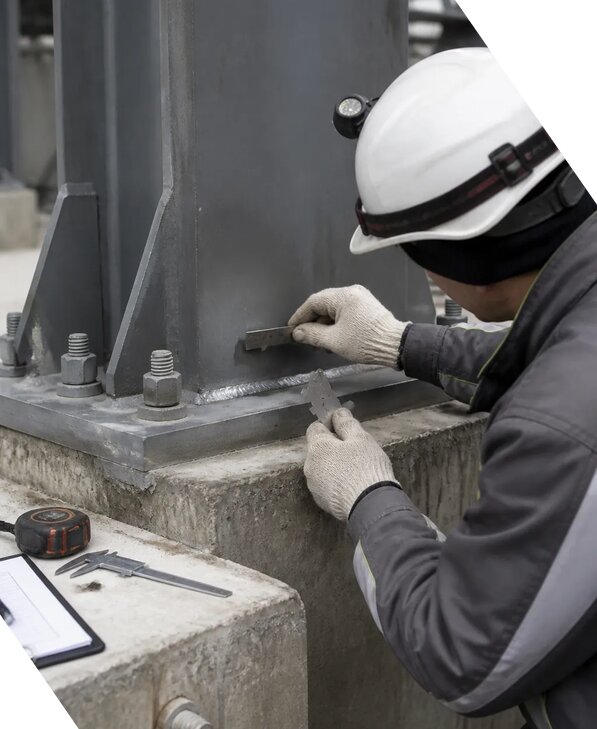

Контроль сварных соединений начинается с изучения технического задания, проектных материалов, исполнительной документации и требований нормативной документации. Специалист определяет участки, подлежащие проверке, оценивает доступность поверхности, вид соединения, положение шва, толщину металла, марку материала, условия освещения и наличие защитного покрытия. После подготовки зоны контроля выполняется визуальный осмотр основного металла, шва и прилегающей территории. Проверяется форма шва, равномерность, наличие подрезов, наплывов, трещин металла, прожогов, кратеров, непроваров, пор сварного шва, шлаковых включений и других видимых несплошностей.

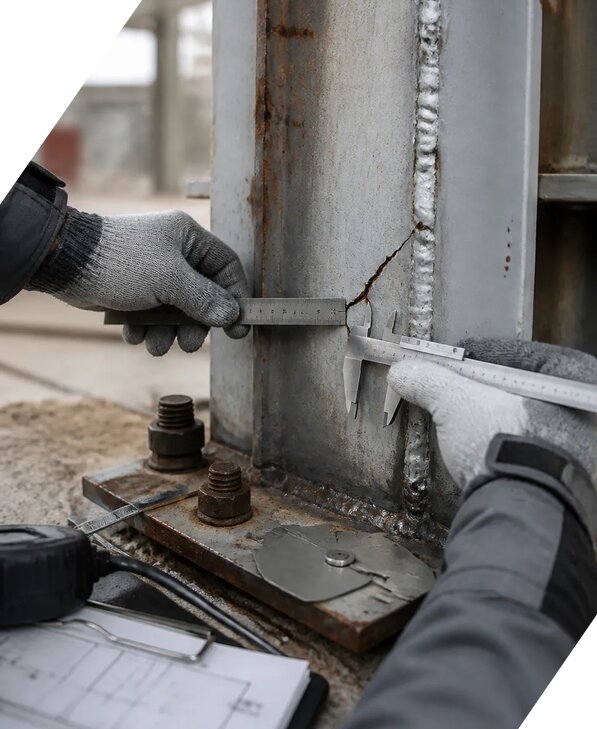

Измерения выполняются с использованием шаблонов сварщика, толщиномеров, штангенциркулей, линеек, угломеров, щупов и другого измерительного оборудования. Определяются размеры шва, катет, ширина, высота усиления, величина подрезов, зазоры и отклонения от проектной геометрии. При необходимости применяются дополнительные методы неразрушающего контроля. Настройка дефектоскопа проводится по утвержденной методике и с учетом характеристик проверяемого материала. Для подтверждения чувствительности контроля используется контрольный образец либо эталон, предусмотренный применяемой методикой проведения.
Достоверность зависит от квалификации специалиста, качества подготовки поверхности, исправности и поверки приборов, правильного выбора режима контроля, освещенности, температуры, доступа к соединению и соблюдения установленной последовательности операций. Существенное значение имеет чувствительность контроля, поскольку слишком низкая чувствительность может привести к пропуску малых несплошностей, а чрезмерная чувствительность способна создать большое количество ложных показаний.
По каждому проверенному участку фиксируются результаты измерений, описание состояния сварного соединения, координаты дефекта, размеры обнаруженных отклонений и ссылка на нормативный критерий оценки. В итоговый протокол результатов включаются сведения о примененном оборудовании и методике. При необходимости оформляется заключение дефектоскопии с выводом о соответствии требованиям или с указанием ограничений, дополнительных исследований и рекомендуемых ремонтных мероприятий.
Чем визуально измерительный контроль отличается от других методов технического обследования?
Основное отличие визуально измерительного контроля состоит в том, что он объединяет непосредственный осмотр объекта и проверку его фактических размеров без разрушения конструкции. Специалист оценивает состояние доступных поверхностей, выявляет видимые дефекты, сопоставляет геометрию элементов с проектными и нормативными значениями, а также документирует результаты. Такой метод является базовым этапом технического обследования, поскольку позволяет быстро определить общее состояние объекта, выделить проблемные зоны и понять, требуется ли применение более чувствительных методов.
Визуальный контроль не заменяет ультразвуковую, радиографическую, магнитопорошковую или капиллярную дефектоскопию, когда необходимо обнаружить внутренние дефекты либо малые поверхностные несплошности. Например, часть трещин металла, непроваров и пор сварного шва может быть скрыта внутри соединения и не проявляться внешне. В таких случаях визуально измерительный этап используется для предварительной оценки, выбора зоны контроля и подготовки дополнительной программы исследований.
Преимуществами метода являются отсутствие повреждения объекта, сравнительно высокая скорость выполнения, возможность обследования больших площадей, наглядность фотофиксации и получение исходных данных для ремонта. Инструментальные измерения помогают уточнить размеры повреждений, величину деформаций, толщину элементов, зазоры и отклонения. Натурные измерения дают представление о фактическом состоянии конструкции непосредственно в условиях эксплуатации, а не только по документам.
Ограничения также учитываются в техническом заключении. Результат может зависеть от освещения, загрязнения, наличия изоляции, облицовки, окраски, труднодоступности отдельных участков и состояния поверхности. Если часть конструкции недоступна для осмотра, это обязательно отражается в документах. При необходимости специалисты предлагают лабораторный контроль, дополнительные инструментальные методы или вскрытие отдельных зон в соответствии с техническим заданием.
Таким образом, визуально измерительный контроль обеспечивает первичную и часто очень информативную оценку состояния, но его объем и возможности должны рассматриваться применительно к конкретному объекту, материалу, условиям эксплуатации и требованиям нормативной документации.
Какие документы предоставляются по результатам визуально измерительного контроля?
Состав документации определяется техническим заданием, особенностями объекта, объемом обследования и требованиями нормативной документации. Обычно по завершении работ заказчику предоставляется комплект материалов, подтверждающий фактическое состояние проверенных конструкций, оборудования или сварных соединений. В него может входить протокол результатов, ведомость выявленных дефектов, фототаблица, схема объекта с обозначением зон контроля, карта повреждений и техническое заключение.
В протоколе указываются сведения об объекте, месте проведения работ, дате обследования, специалистах, применяемой методике проведения, условиях выполнения контроля, измерительном и испытательном оборудовании. Приборы описываются с указанием типа, заводского номера и данных о поверке, если это необходимо для конкретной процедуры. Отдельно приводятся результаты измерений, фактические размеры дефектов, параметры сварных швов, величины отклонений, толщина элементов и другие показатели, полученные на объекте.
Ведомость дефектов содержит последовательное описание каждого несоответствия. В ней могут фиксироваться вид дефекта, его расположение, длина, ширина, глубина или раскрытие, ориентация, координаты дефекта, степень распространения и ссылка на критерий оценки. Фотоматериалы помогают подтвердить состояние поверхности и привязать обнаруженное повреждение к конкретному элементу. Если часть участков невозможно обследовать, это также указывается с объяснением причины.
В техническом заключении формулируется итоговая оценка: соответствие требованиям, наличие несоответствий, необходимость ремонта, усиления, повторной проверки или проведения дополнительных исследований. При выявлении признаков скрытых повреждений может быть рекомендован лабораторный контроль с применением другого метода. Заключение не должно выходить за пределы фактически выполненных работ, поэтому в нем разграничиваются установленные результаты и предположения, требующие подтверждения.
Работы могут выполняться специалистами, имеющими необходимую квалификацию и располагающими поверенным оборудованием. В Богородицке документы оформляются с учетом условий конкретного объекта и требований заказчика. Стоимость проведения визуально измерительного контроля рассчитывается от 5343 руб/м² и зависит от площади, сложности доступа, количества элементов, необходимости дополнительных измерений и объема отчетности. Для уточнения состава работ можно отправить техническое задание Антону Валерьевичу.
